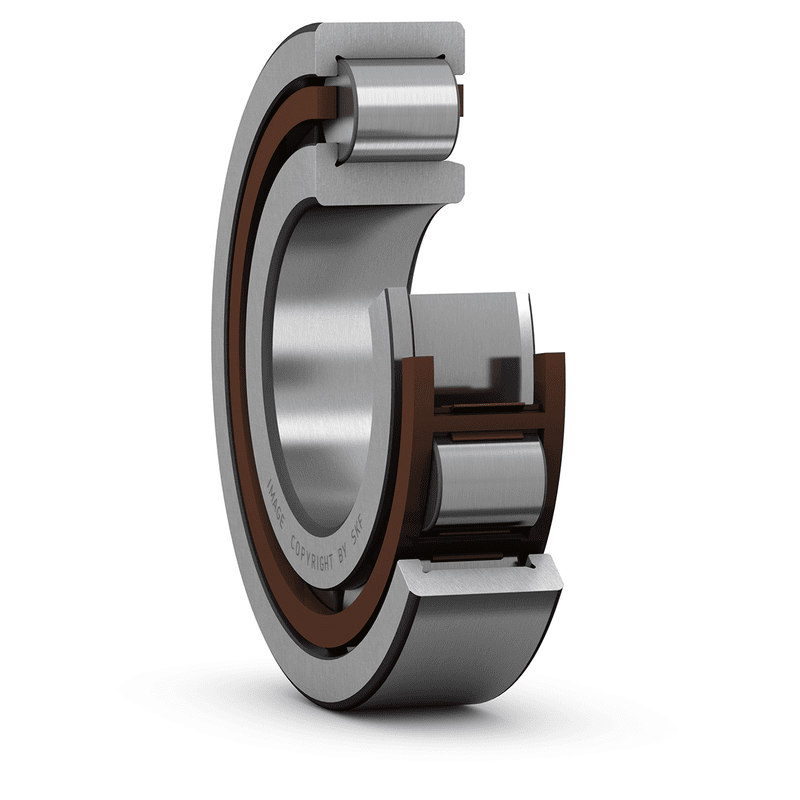

| d | 50mm | 内径 |
| D | 90mm | 外径 |
| B | 23mm | 宽度 |
| d1 | ≈ 64 mm | 内圈 (NJ, NUP, N, NF, NJF) 肩部直径 |
| D1 | ≈ 77.58 mm | 内圈肩部直径(NU, NJ, NUP, NUB,NF, NJF) |
| F | 59.5 mm内圈滚道直径(NU, NJ, NUP, NUB, NJ) | 内圈滚道直径(NU, NJ, NUP, NUB, NJF) |
| r1,2 | min. 1.1 mm | 外圈内径 (NU, NJ, NUP, NUB, NJF) |
| r3,4 | min. 1.1 mm | 内圈（最小）内径 (NU, NJ, NUB, NJF) |
| s | max. 1.5 mm | 正常位置轴承套圈相对于其他套圈许可轴向位移 |
| da | min. 57 mm | 隔块衬套（所有）最小许可外直径 |
| da | max. 57.5 mm | 隔块衬套 (NU, NJ, NUB, NJF) 最大许可外直径 |
| db | min. 66 mm | 轴肩最小许可外直径 (NU, NJ, NUP, NUB; 不适合于圆锥孔) |
| Da | max. 82.4 mm | 轴承座肩或隔块衬套（所有）最大的许可内直径 |
| ra | max. 1 mm | 轴承基座和轴承座肩之间过渡段的最大允许半径(NU, NJ, NUP, NUB) |
| C | 90 kN | 基本额定动载荷 |
| C0 | 88 kN | 基本额定静载荷 |
| Pu | 11.4 kN | 疲劳极限载荷 |
| ner | 8 500 r/min | 参考转速 |
| nG | 9 000 r/min | 极限转速 |
| 计算系数 kr | 0.2 | 计算系数 |
| 限制值 e | 0.3 | 限制值 |
| 轴向载荷系数 Y | 0.4 | 轴向载荷系数 |
| 质量轴承 | 0.57 kg | 轴承质量 |
